中石油德國HILLER離心機維修案例

HILLER離心機是德國老牌離心機生產廠家，是歐系離心機技術的代表公司之一，在離心機制造領域經營數十年。

本次公司接到的HILLER離心機大修合同，主要涉及易損件和標準件更換保養，零件磨損修復，動平衡校正等任務。

1、設備到廠后清理污漬，拆掉轉動連接器；
2、將液壓驅動馬達里面的液壓油放干凈；
由于很久沒有更換液壓油，放出的液壓油已經發黑變色。
3、本臺設備液壓差速器為內置結構，拆解技術要求較高。
下圖是各類差速器零件

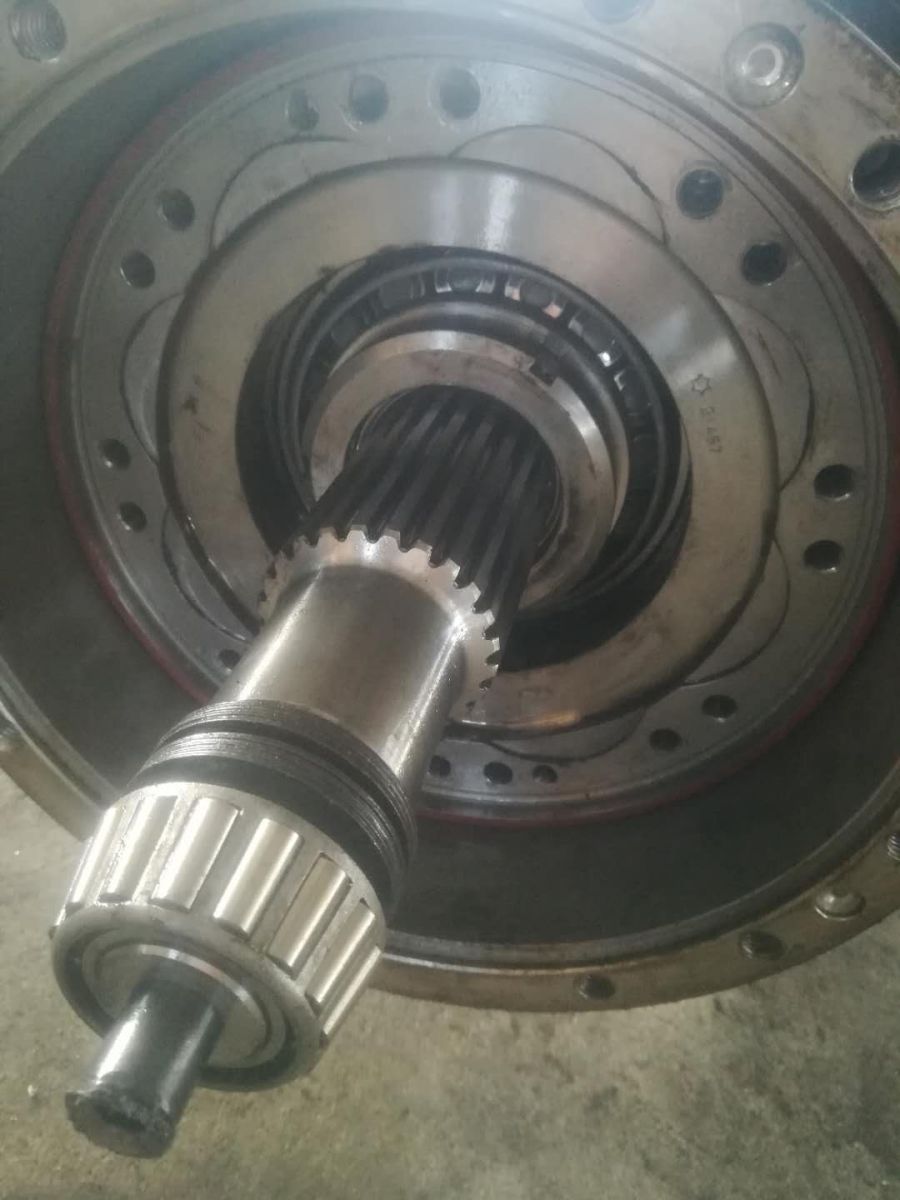

圖中花鍵軸部位的圓錐滾子軸承有一個擋圈，普通工具無法拆卸，需要用專門線切割工具，如下圖

4、擋圈打開之后，軸承被順利拆下

5、小端處理完成，該拆卸大端法蘭，包括進料管和法蘭

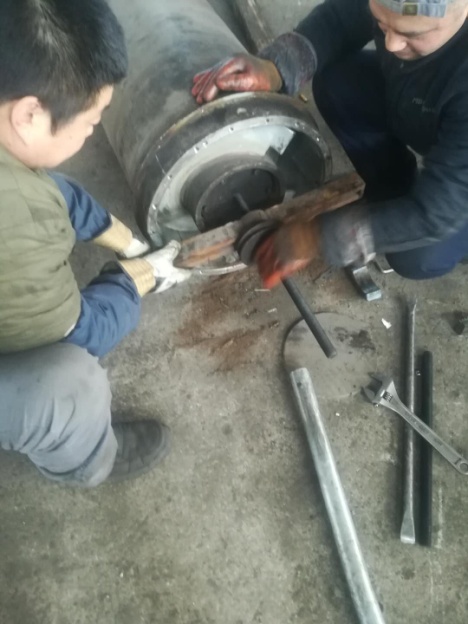

6、專用工具拆卸螺旋

螺旋抽出

7、拆解轉鼓，做好標記，方便安裝



經過清洗、整理及檢測，本臺HILLER離心機需要維修及更換的零部件如下

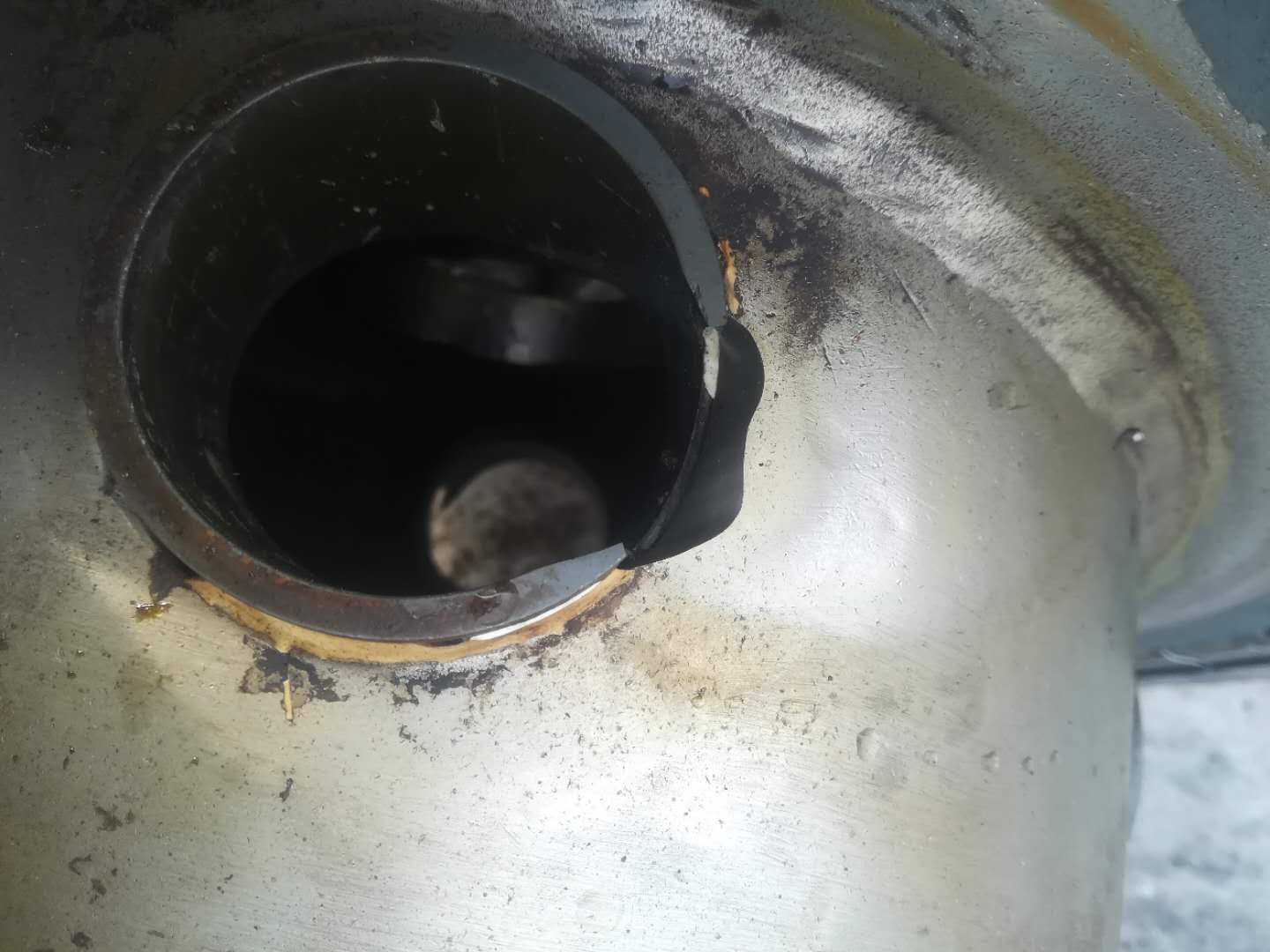

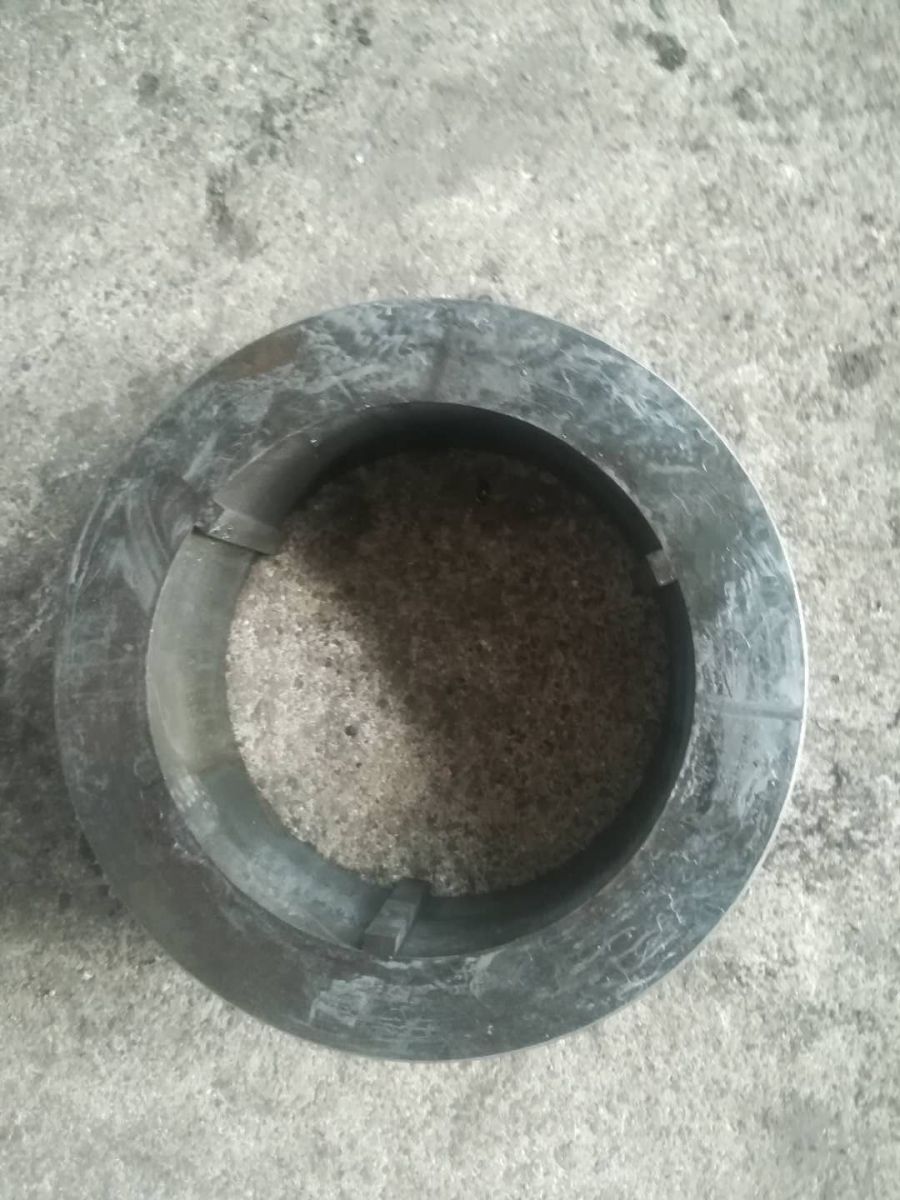

1、螺旋出料口和轉鼓出渣口的耐磨環均磨損嚴重，耐磨環需要更換，轉鼓需要修補



2、螺旋葉片上面的耐磨貼片部分脫落及損壞，還有很多布滿裂紋，均需要更換

3、設備的四個主要軸承全部需要更換

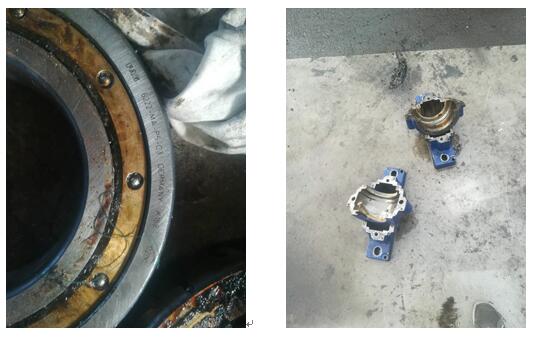

包括兩個主軸承

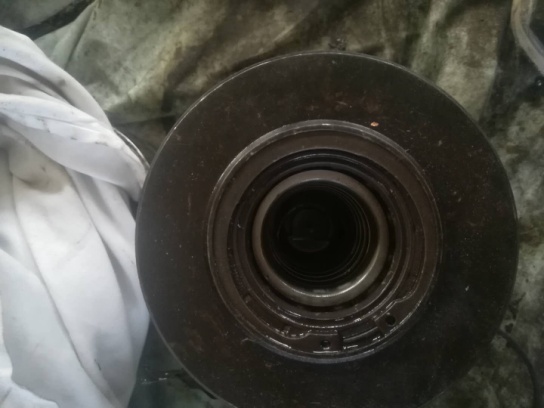

大端滾針軸承及油封

小端圓錐滾子軸承，和硬質高分子材料油封

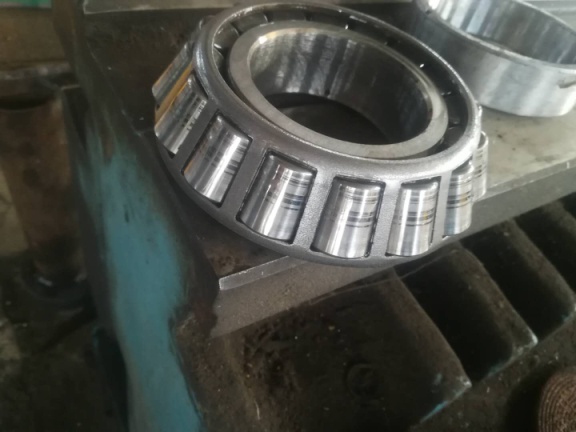

圓錐滾子軸承，用于穩定小端軸尖的轉動。

旋轉連接器里的軸承和軸封


保養修理完畢后，設備組裝完成，交付甲方使用

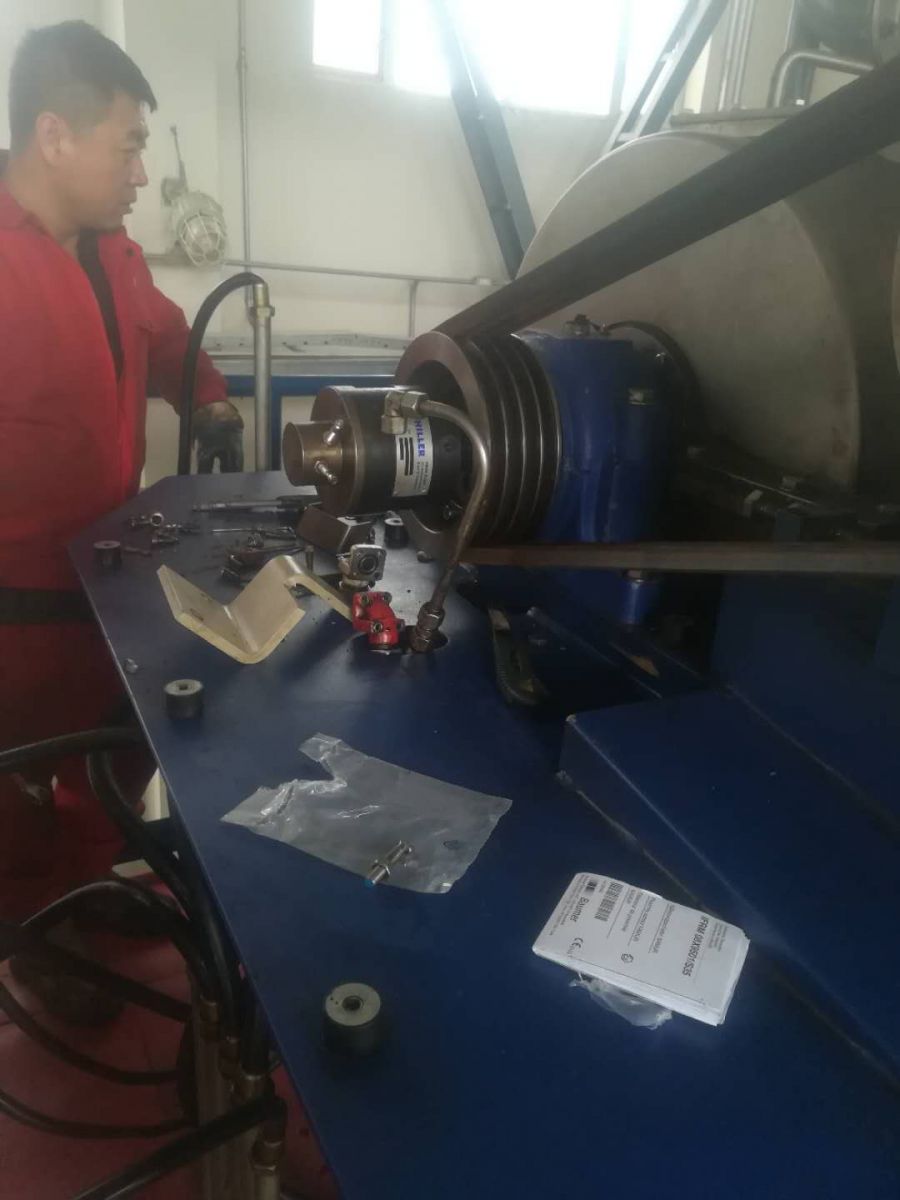

現場指導安裝
